產品類型-系列描述：
OH 型石油化工流程泵為臥式、單級、單吸、懸臂式離心泵，是根據 API610 標準要求設計，SZA/SZE泵型。該系列泵在泵的支撐、軸承布置、預留接口、冷卻沖洗、腔體結構等方面嚴格按照標準設計。合理規劃，增強零部件的通用性，減少備品種類數量和維護時間。預留溫度、振動、壓力檢測接口，提升泵的監控智能化程度，提升設備可靠性系數。該系類泵水力優良，型譜覆蓋全面，高效高抗汽蝕。并根據大量試驗數據結合水力分析軟件進行優化，使得其水力性能達到當前國家領先水平。根據不同場合工況條件的差異， OH 系列泵配備多種結構形式，以便在各工況下均有優異配置，不同配置的泵其密封腔尺寸均為API 標準密封腔尺寸，可以設置不同的密封組合形式。
參數：
依據標準：API610 11th
API標準泵結構型式：OH1、OH2
適用流量范圍：2 ~ 3000m3/h
適用揚程范圍：~300 m
最高設計壓力：11 MPa
適用溫度范圍：-40 ~ 450 ºC
DN口徑：25 – 500 mm
領域： 該系列泵適合輸送清潔或含有顆粒的，中性或有腐蝕性的介質以及易燃、易爆的介質。其在石油化工、煤化工、煉油廠、各種類型發電廠、和各種水處理廠等場合均有廣泛、成熟應用。

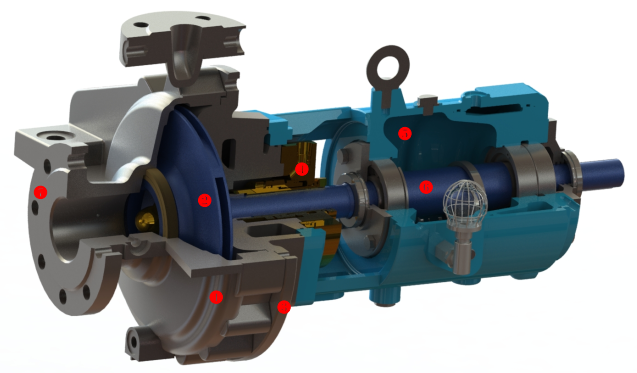

產品剖面圖：
1.體蓋、葉輪設置密封口環，嚴格按照API610要求硬度和間隙，保證高效、穩定，提升使用壽命，減少備件更換。
2.中心支撐適用溫度范圍廣，5.0MPa設計壓力。蝸殼結構，出口80mm以上采用雙蝸殼結構，自平衡徑向力，減少轉子撓度。
3.符合API682標準的密封腔尺寸，根據需求可配置各種密封形式。
4.預留軸承測溫、油室測溫、軸承測振接口以便用戶配備監控。
5.符合API610標準軸承配置要求，采用背靠背安裝一對角接觸球軸承或一對圓錐滾子軸承與一個圓柱滾子軸承組合承受殘余徑向力和軸向力。
6.可選配迷宮防塵盤和機械油封。其可以有效防止灰塵進入箱體對軸承造成破壞，也可以防止?jié)櫥屯饴?，提高軸承壽命。
7.輔助支腳支撐—也可選用取消支撐。
8.濺油潤滑，使軸承潤滑更均勻可靠，箱體外布置散熱片，提升箱體散熱面積，降低軸承溫度。
9.泵蓋設計壓力與泵體相同，嚴格計算泵蓋強度、剛度。預留冷卻（保溫）腔，使泵及密封適用于更為廣泛的領域。
10.選用優秀的水力模型，使泵運行穩定，高效，高抗汽蝕。平衡孔結構平衡軸向力，葉輪螺母卡盤結構保證絕對防松。
